Направляющая МИКРО/RC55

Описание

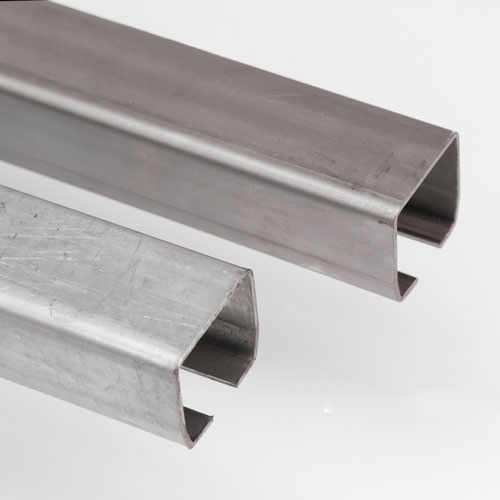

Ширина: 60 мм
Высота: 55 мм
Толщина материала: 3 мм
Длина: 4,5 / 5,3 / 6 м (по специальному заказу: любая длина до 9 м, резка в размер)

Короткие сроки поставки
Складская позиция
Серийное производство

Направляющие российского производства МИКРО/RC55 РОЛТЭК применяются в конструкциях откатных ворот, подвесных ворот, антивандальных шлагбаумов, линий порошковой окраски и в подвесных системах перемещения в качестве ходового пути для опор и тележек РОЛТЭК.

Направляющие МИКРО/RC55 РОЛТЭК обладают высокой прочностью, точностью размеров, производятся в соответствии со стандартом EN 10162. Строгие допуски на габариты, изгиб, закручивание отражены в Техническом паспорте на изделие.

Направляющая является самым важным и ответственным элементом любой конструкции или системы. Ее прочностные и размерные характеристики – основа долгой и бесперебойной работы вашего оборудования.

Направляющие МИКРО РОЛТЭК производятся в черном исполнении и оцинкованные (код 010.Ц).

Материал направляющих

Прочность направляющих РОЛТЭК достигается в том числе применением стали марки S355 с высокими прочностными характеристиками от лучших российских сталелитейных заводов.

Сталь S355 предназначена для производства изделий с высокими требованиями к прочности и свариваемости, таких как: транспортные средства, подъемные механизмы, балки и стрелы. В этих объектах от конструкции требуется низкий собственный вес, большая грузоподъемность и жесткость.

Структура материала (его плотность, отсутствие пор, трещин, неоднородностей) - существенный критерий при выборе марки стали для направляющих РОЛТЭК.

Одним из наиболее важных свойств стали является предел текучести, характеристика, показывающая критическое напряжение, при котором начинается и продолжается деформация материала без повышения нагрузки.

Производство направляющих

МИКРО направляющие изготавливаются методом прокатки из рулонной стали S355 на специализированном прокатном стане собственного производства РОЛТЭК.

Маркировка направляющих

Все направляющие МИКРО РОЛТЭК имеют маркировку, защищающую от подделок: РОЛТЭК S355 МИКРО RC55.

Общие правила применения

• Поверхность направляющей МИКРО защищена антикоррозийной смазкой. Смазку внутренней поверхности направляющей при монтаже производить не требуется.
• При окрашивании необходимо исключить попадание лакокрасочных материалов внутрь направляющей.
• Направляющие МИКРО можно стыковать между собой при помощи сварки.

Применение в откатных воротах

Ширина перекрываемого проёма - до 4 м
Вес откатных ворот - до 350 кг

Направляющая является ключевым компонентом в конструкции откатных ворот. Она обеспечивает передачу усилий от каркаса откатных ворот к фундаменту через опоры.

Применяется совместно с опорами МИКРО (код 001 и 002).

При изготовлении откатных ворот каркас створки необходимо изготавливать максимально жестким, чтобы он выдерживал изгиб под собственным весом. Жесткость направляющей не учитывается при расчете каркаса откатных ворот.

Длины направляющих МИКРО специально подобраны под стандартный размер откатных ворот и исключают необходимость подрезать направляющую в размер ворот, что обеспечивает значительную экономию:

Расчет откатных ворот

Сделать правильный каркас откатных ворот вам поможет конфигуратор откатных ворот РОЛТЭК.Чертежи, в котором можно бесплатно сформировать и распечатать чертежи-эскизы и спецификацию материалов для производства откатных ворот.

Направляющие могут стыковаться между собой методом сварки. Как правильно сварить направляющие МИКРО см. здесь.

См. в Рекомендациях к применению и монтажу комплектующих РОЛТЭК для откатных самонесущих ворот:

• Правильное изготовление створки откатных ворот
• Правильная стыковка направляющих
• Правильное крепление направляющей к створке ворот

Применение в подвесных воротах

Вес секции подвесных ворот - до 400 кг
Нагрузка на одну тележку - до 200 кг
Максимальное количество тележек на одну секцию подвесных ворот – 2 шт.

Ширина перекрываемого проёма и общий вес ворот ограничены несущей способностью основания (строения или фермы перекрытия).

Направляющая является основным несущим элементом в конструкции подвесных откатных ворот. Система тележек обеспечивает передачу усилий от створки ворот к основанию.

В подвесных воротах направляющая применяется совместно с тележками МИКРО (код 210.RC55, 211.RC55, 212.RC55, 213.RC55).

Крепление направляющей к основанию производится с помощью:

• держателей (код 250.RC55, 251.RC55, 252.RC55, 253.RC55, 255.RC55)
• захватов (код 270.RC55, 271.RC55, 272.RC55, 273.RC55, 275.RC55).
• кронштейнов (код 261.RC55/RC59 и 262.RC55/RC59).

Стыковку направляющих между собой можно произвести с помощью соединителя (код 254.RC55), захвата соединительного (274.RC55) или с помощью сварки. Как правильно сварить направляющие МИКРО см. здесь.

См. Рекомендации к применению и монтажу комплектующих РОЛТЭК для откатных подвесных ворот.

Применение в подвесных системах перемещения

Системы перемещения на базе направляющей МИКРО представляют собой непрерывный подвесной путь (замкнутый или линейный), по которому двигаются тележки, перемещающие грузы до 200 кг.

Путь может дополняться поворотами (код 240.RC55) и автоматическими стрелками (код 241.RC55), которые обеспечивают объединение или разделение потоков, создают зоны накопления.

Тележки МИКРО (код 210.RC55, 211.RC55, 212.RC55, 213.RC55) предусмотрены под различные варианты крепления груза.

Под задачи заказчика могут быть разработаны и произведены специализированные тележки.

Крепление подвесной системы перемещения производится с помощью держателей (код 250.RC55, 251.RC55, 252.RC55, 253.RC55, 255.RC55) или захватов (код 270.RC55, 271.RC55, 272.RC55, 273.RC55).

Стыковку направляющих между собой можно произвести с помощью соединителя (код 254.RC55) или захвата соединительного (274.RC55).

Из комплектующих РОЛТЭК можно собрать системы перемещения разной траектории и разного назначения.

Применение в линиях порошковой окраски

Направляющие МИКРО/RC55 применяются для производства транспортной системы линий порошковой окраски. Такие системы традиционно используются для загрузки покрасочных и сушильных камер, могут включать повороты (код 240.RC55) и стрелки (код 241.RC55).

Несколько исполнений грузовых тележек в сочетании с дополнительными грузозахватными устройствами или траверсами позволяют перемещать изделия различной конфигурации.

В транспортных системах линий порошковой окраски направляющие МИКРО применяются совместно с грузовыми тележками МИКРО высокотемпературного исполнения, предназначенными для рабочей температуры до +230°С (код 210.RC55.В, 211.RC55.В, 212.RC55.В, 213.RC55.В).
